P2RF-08原装欧姆龙继电器底座
方形插座
| 插脚数 |
形状 |
P2RF(正面连接) |
P2R(背面连接) |
P7TF
(正面连接) |
| 焊接端子 |
印刷电路板用端子 |
| 5脚 |
P2RFZ-05
约30g
 |
P2RF-05
约27g
 |
P2RFZ-05-E*1
约30g
 |
P2RF-05-E*1
约38g
 |
P2R-05A*2
约5g
 |
P2R-05P
约5g
 |
P2R-057P
约5.5g
 |
P7TF-05
约28g
 |
| 8脚 |
P2RFZ-08
约38g
 |
P2RF-08
约33g
 |
P2RFZ-08-E*1
约38g
 |
P2RF-08-E*1
约38g
 |
P2R-08A*2
约5g
 |
P2R-08P
约5g
 |
P2R-087P
约5.5g
 |
―― |
注：1.□-E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
2. 拆下继电器时，在拉动插座杆的同时，用手指按住杆对侧的继电器外壳部分，边晃动边予以拔下。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。
按最低发货数量订购
订购下列型号时，请按最低订货数量进行订购。

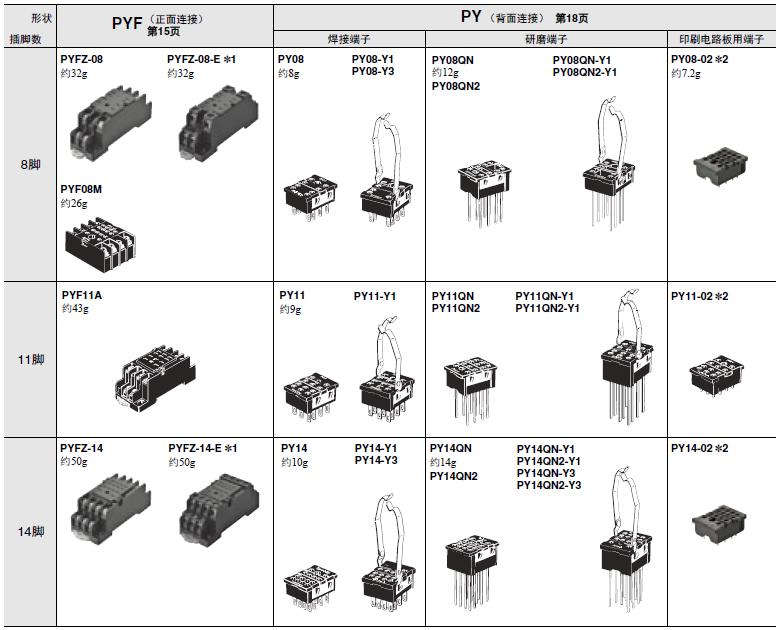

请点击此处，查看大图。

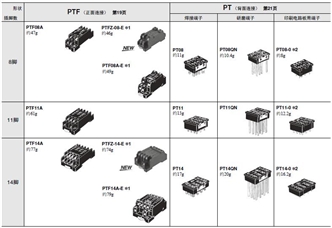

请点击此处，查看大图。
注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。
请点击此处，查看大图。
*注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。
按最低发货数量订购
订购下列型号时，请按最低订货数量进行订购。
圆形插座
| 形状 |
PF(正面连接) |
P2CF(正面连接) |
PFA(正面连接) |
P3G(正面连接) |
| 插脚数 |
| 8脚 |
PF083A
约34g
 |
P2CF-08
约55g
 |
8PFA
约57g
 |
P3G-08
约40g
注：与端子盖(Y92A-48G)
组合使用，可实现指触保护。 |
PF083A-E*
 |
P2CF-08-E
 |
8PFA1
约66g
 |
PF085A
约40g
 |
―― |
| 11脚 |
PF113A
约47g
 |
P2CF-11
约70g
 |
11PFA
约74g
 |
3GA-11
约47g
注：与端子盖(Y92A-48G)
组合使用，可实现指触保护。 |
PF113A-E*
 |
P2CF-11-E
 |
―― |
| 14脚 |
―― |
―― |
14PFA
约104g
 |
―― |
| 20脚 |
―― |
―― |
―― |
―― |
| 形状 |
PL(背面连接) |
| 插脚数 |
焊接端子 |
研磨端子 |
印刷电路板用端子 |
| 8脚 |
PL08
约14g
 |
PL08-Q
约15g
 |
PLE08-0
约10.6g
 |
| 11脚 |
PL11
约15g
 |
PL11-Q
约18.5g
 |
PLE11-0
约10.8g
 |
| 14脚 |
PL15
约28g
 |
―― |
―― |
| 20脚 |
PL20
约17g
 |
―― |
―― |
注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
* 请使用1号螺丝刀紧固本产品的螺钉。
按最低发货数量订购
订购下列型号时，请按最低订货数量进行订购。
表中未刊载的型号的最低订货数量为1个。
端子盖
| 型号 |
Y92A-48G |
| 形状 |
 |
注：共用插座标准认证机型的详情，请参见“标准认证机型一览表”。
固定支架
|
