CJ1W-IC101欧姆龙PLC模块

CJ1W-IC101紧贴在CPU右侧安装；

CJ1W-II101紧贴在扩展机架电源右侧安装；

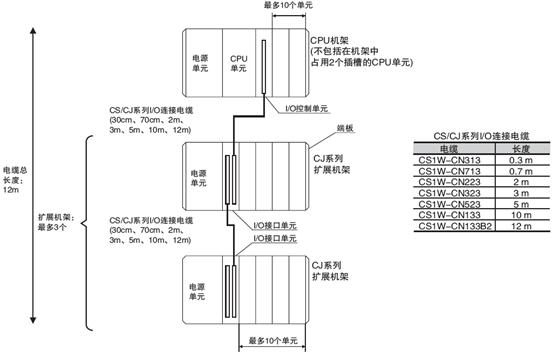

扩展机架电缆从CJ1W-IC101的OUT口连接至CJ1W-II101的IN口。

I/O控制单元（连接扩展装置时安装于CPU装置上）



产品名称	规格	电流消耗(A)		型号	标准
		5 V	24 V
CJ系列I/O控制单元	连接1个或多个扩展装置时， 在CPU装置上安装一个I/O控制单元。  连接电缆： CS1W-CN□□3扩展连接电缆  所连接的单元： CJ1W-II101 I/O接口单元  安装于CPU单元右侧。	0.02	---	CJ1W-IC101	UC1, N,  L, CE



I/O接口单元（安装于扩展装置）



产品名称	规格	电流消耗(A)		型号	标准
		5 V	24 V
CJ系列I/O接口单元	每个扩展装置上要求一个I/O接口单元。  连接电缆： CS1W-CN□□3扩展连接电缆  安装于电源单元右侧。	0.13	---	CJ1W-II101	UC1, N, L, CE
